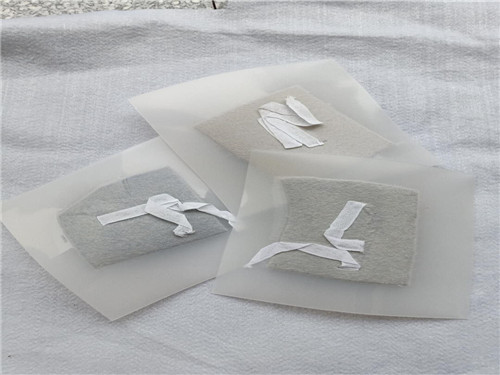

隧道吊帶防水板是一種常用防水材料。吊帶防水板施工特點，為達到防水可靠、排水暢通、經濟合理、不留后患的目的。確立結構自防水為根本，同時加強施工縫、變形縫等細部結構的防水措施。

一、吊帶防水板鋪設前準備工作:

1 、巖面處理

防水板施工時對巖面平整度要求較高,明顯凸凹的表面應分層噴射混凝土找平,將外露的錨桿頭,鋼筋網頭齊要切除,并用錘砸平或泥砂漿抹平.對于初期支護表面存在的凹凸部分,當矢高/弦長＞1/6時,要作局部找平,根據找平范圍的大小選取補噴砼、抹砂漿或局部掛板模筑砼的方法找平,直到滿足矢高/弦長＞1/6時,才算合格.

二、吊帶防水板鋪設方法:

1、 錨釘固定法

土工織物的鋪設: 土工織物沿環向鋪設,采用熱熔墊錨固,拱頂?shù)腻^固點應比邊墻密,一般拱頂錨固5個/㎡,邊墻錨固點7個/㎡,在凸凹處應適當增加固定點,相鄰兩環之間搭接寬度不小于100㎜,并用包縫機縫合，隧道防水板的鋪設,將整卷的隧道防水板沿環向從側面由下至上進行鋪設,邊鋪邊用焊槍將隧道吊帶防水板牢焊于熱熔墊上.隧道吊帶防水板鋪設要留有余量,不要繃得太緊.防水板搭接處焊接:采用專用焊機TH-1型將兩防水板焊接,搭接寬度不小于100㎜.

2、吊帶防水板系帶懸吊法:

掛前拼焊:將幅面較窄的成卷出廠定型產品平鋪在地面上,拼焊成便于鋪掛的大幅面卷材,拼焊的搭接寬度不小于100㎜,焊接不允許有漏焊、不牢現象,焊好的大幅面防水材料成卷放置備用,土工織物面向外.吊帶防水板的懸掛:采用“試鋪定位”的懸掛方法。將防水卷逐漸展開，貼著初期支護表面托起，當無紡織物上的吊帶貼到初期支護表面時，做好標識，在標識處用電鉆打眼，深度100㎜左右，釘入有細鉛絲的小木樁，并將高于初期支護表面的部分切除，將防水材料貼近初期支護表面，將吊帶與鉛絲系牢固，沿環向以同樣的方法進行下排防水卷材吊帶的懸掛，直進行至拱頂，轉而進行另外一塊大幅面防水板的鋪設。鋪后續接:將已鋪掛好的各塊防水材料之間的接縫焊接好.

3、 鋪設后的檢查:以直觀檢查為主,必要時采用充氣加壓檢查,檢查內容:防水材料的搭接寬度及焊縫是否符合設計要求.防水板與熱熔墊粘接是否牢固.

4. 上述檢查合格后方可進行二次補砌.

隧道吊帶防水板,采用無釘法熱風雙焊縫施工工藝鋪設防水層。

一、施工工藝：

1、防水卷材及無紡布要在初期支護驗收合格后方可施工，同時應特別檢查砼表面，除去露出的尖銳物。

2、鋪設襯砌背后的防水板前，應在防水板內側（靠近圍巖側）將無紡布用暗釘圈固定在噴層上。

3、防水卷材的鋪掛應采用雙焊縫無釘鋪掛工藝，防水卷材搭接長度不小于15cm，

4、隧道洞身模筑砼變形縫一般地段設置橡膠止水帶。

二、吊帶防水板施工方案：

1、防水板采用無釘鋪設，板縫間連接利用材料本身熱合，焊接嚴密可靠。施工中使用作業臺架，臺架長。先進行基面處理，然后鋪設防水層，基面處理通常超前于防水層作業兩個循環。

2.吊帶式施工方法鋪設，即利用主板與無紡布之間粘貼的布吊帶將防水板固定在暗釘上；防水板縫間連接采用熱風雙焊縫施工工藝焊接，搭接長度15cm。暗釘施作：先用電錘鑿孔，下塑料脹管（或木鍥），同時設置暗釘。

防水板鋪設：利用防水板背后的布吊帶將防水板固定于暗釘上。防水板固定點間距：拱部為～，側墻為～，在凹凸處適當增加固定點，點間防水層不得繃緊，保證二次模注砼澆注時不損壞防水板。

三、吊帶防水板的鋪設與固定：

鋪設防水板

1、鋪設與錨固是同時交叉進行的，鋪設固定塑料板時，不宜將板繃得太緊，在兩個固定點之間應使板長與圍巖噴層長度相等，以確保防水板與噴層表面密貼。

2、拱部鋪設塑料板，應從上而下進行，洞身的塑料板均搭接在各種洞室塑料板上面，并在正洞與洞室外緣處加固定點，固定點間距為米，焊縫寬為厘米，塑料板分左右兩幅，借施工鋼架分別從起拱線兩側同時自下而上逐環鋪設，每一環由起始基線控制方向，其余各環均以搭接縫寬度控制方向。

3、墻部鋪設塑料板：將大幅塑料板卷材吊起2-3米高，然后打開就位，先在墻部用射釘將板固定在噴層上，固定點間距為米，每點錨固力應大于150KG，焊縫寬一般厘米，邊放邊鋪，逐排進行錨固。

4、避車洞塑料板防水層鋪設工藝及施工要求與正洞相同，與正洞同時鋪設，但板材拼接應按實際開挖斷面來選擇。

四、吊帶防水板搭接：采用環向搭接，搭接采用熱楔法焊接搭接時，先實地丈量砼，噴層的內輪廓弧長加上富余量50cm，按此尺寸剪下塑料板，劃出搭接寬度15cm的線。焊接溫度及速度應適宜，溫度過高速度過慢會燒傷防水板，削弱該處防水板焊接強度；溫度過低，速度過快，則受焊面末充分熔融而影響粘合強度，從而影響焊縫質量，因此焊接時應充分考慮溫度與速度的匹配關系。接縫焊接前應先將焊機進行預熱，并設定好焊機的溫度和爬行速度，當指示燈由綠燈變紅時，便可操作。
